설치방법
1. 정확한 축정렬을 하기 위해서는 두께 및 다이얼 게이지를 사용해야 합니다.
2. 고속회전에 사용할 경우, 커플링의 허용 최대회전수는 축정렬의 정확성과 슬리브의 발란싱 정도에 의해 다소 증가될 수 있습니다.

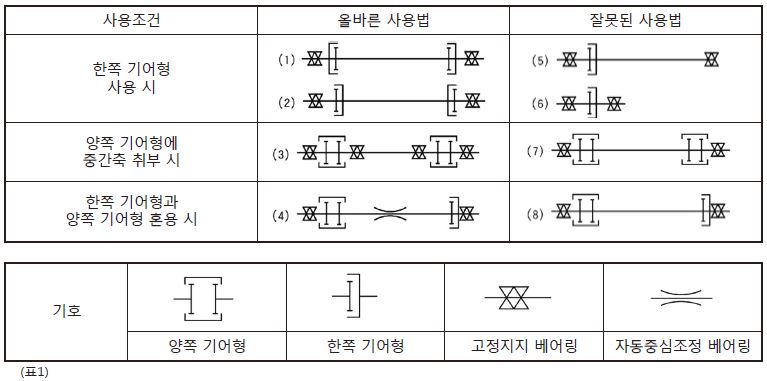

3. 하기의 표 1과 같이 설치 및 배열하여 사용합니다.
기어커플링은 적절한 윤활제를 사용하여야 충분한 기능과 수명을 유지할 수 있습니다. 윤활제의 주입은 치(齒)의 접촉면에 유막을
형성 시키기 때문에 치의 내마모성 증가 및 소음, 온도 상승 방지의 역할을 합니다.
윤활
1. 윤활의 방법

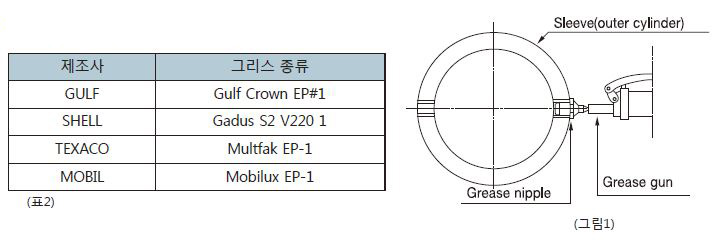

① 그리스를 슬리브와 허브의 치면에 충분히 도포한 다음 리머볼트를 체결하고 플러그 구멍을 통해 그리스건(그림 1)을
사용하여 그리스를 채웁니다.
② 이때 그리스니플의 반대쪽 플러그는 그리스 주입을 위해 분해해야 합니다. 그리스 주입이 끝나면 그리스니플을 제거 후
플러그를 조립합니다.
③ 그리스는 최초 3개월 또는 2,000시간 가동 후 보충합니다.
④ 이 후에는 6개월 혹은 4,000시간 사용 후 커플링을 분해하여 변질된 부분을 완전 제거 후 그리스를 보충합니다.
⑤ 그리스의 사용온도는 -17˚~70℃범위로, 사용회전수와 주변환경에 따라 선택해야 합니다.
⑥ 그리스의 주입량은 각 커플링의 규격표를 참조하십시오.
2. 추천 그리스는 아래의 표를 참조하십시오.
